Młyny z wirnikami pionowymi

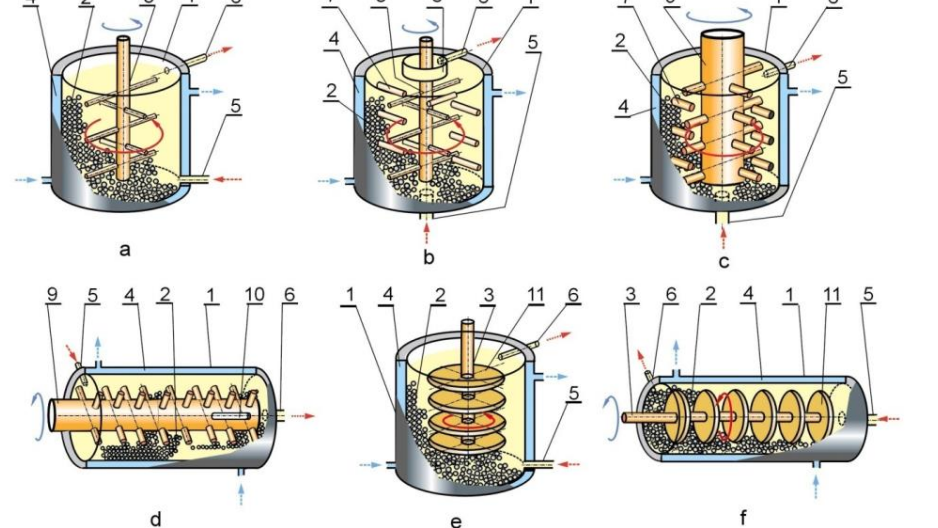

Schematy budowy i działania współczesnych młynów mieszadłowych o niewielkiej i średniej wydajności – do 10 Mg/h zamieszczono na rysunkach.

a – pionowy z wirnikiem trzpieniowym i gładką komorą, b - pionowy z wirnikiem trzpieniowym z komorą z nieruchomymi trzpieniami, c - pionowy z wirnikiem trzpieniowym w kształcie rury z komorą z nieruchomymi trzpieniami, d - poziomy z wirnikiem trzpieniowym w kształcie rury z podłużnymi otworami i gładką komorą, e - pionowy z wirnikiem tarczowym z tarczami pełnymi i gładką komorą, f – poziomy z wirnikiem tarczowym z tarczami pełnymi i gładką komorą, 1 – komora, 2 – mielniki z materiałem, 3 – wirnik pełny z trzpieniami, 4 – płaszcz wodny, 5 – wlot zawiesiny, 6 – wylot produktu mielenia, 7 – trzpienie nieruchome w komorze, 8 – kolektor, 9 – wał z rury, 10 – otwory podłużne w wale rurowym, 11 – tarcze
